Abstrakti: IDC FlatKaapelit, joka tunnetaan myös nimellä nauhakaapelit, ovat kriittisiä komponentteja nykyaikaisissa elektroniikkajärjestelmissä. Tämä artikkeli sisältää kattavan oppaan IDC:n litteän kaapelin teknisistä tiedoista, käytännön sovelluksista ja usein kysytyistä kysymyksistä, joiden tavoitteena on optimoida liitettävyysratkaisuja useilla toimialoilla. Näkemysten taustalla ovat tekniset yksityiskohdat ja JYE:n ammattimainen opastus.

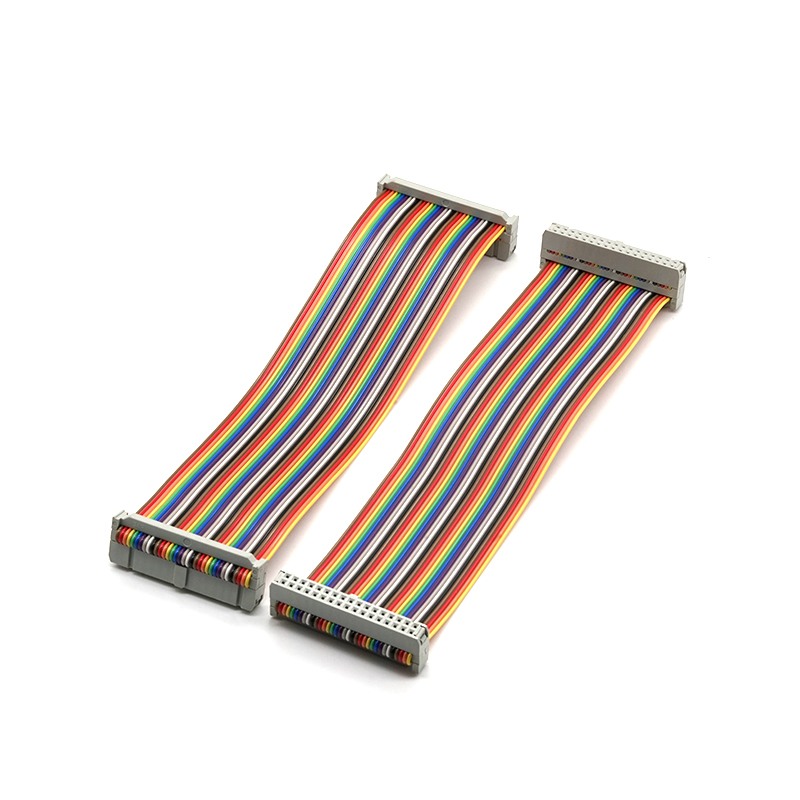

IDC (Insulation Displacement Connector) litteitä kaapeleita käytetään laajalti elektronisissa laitteissa tehokkaaseen ja organisoituun signaalin siirtoon. Toisin kuin perinteiset pyöreät kaapelit, IDC Flat Cables koostuu useista johtimista, jotka on järjestetty rinnakkain ja erotettu eristeellä. Niiden ainutlaatuinen rakenne mahdollistaa nopean massapäätteen poistamatta eristystä, mikä tarjoaa luotettavan liitettävyyden pienikokoisiin elektroniikkakokoonpanoihin.
Tämän artikkelin tarkoituksena on selittää, kuinka IDC Flat Cables -kaapelit toimivat, niiden yksityiskohtaiset tekniset parametrit, yleiset haasteet ja ratkaisut optimaalisen suorituskyvyn varmistamiseksi erilaisissa sovelluksissa.
IDC Flat -kaapelit määritellään seuraavilla parametreilla:
| Parametri | Kuvaus |
|---|---|
| Johtimen materiaali | Erittäin puhdasta tinattua kuparia, mikä varmistaa alhaisen vastuksen ja kestävyyden |
| Eristys | Joustava PVC tai LCP, mitoitettu 80°C - 105°C käyttölämpötilaan |
| Piki | 0,025" (0,635 mm) - 0,1" (2,54 mm) sovelluksesta riippuen |
| Johtajien lukumäärä | 2-64, muokattavissa projektin vaatimusten mukaan |
| Jännitteen luokitus | 300 V AC/DC tyypillinen sisäiselle elektroniikalle |
| Pituus | Vakiopituudet 1 m, 3 m, 5 m tai mukautetut pituudet |
| Irtisanominen | IDC-liittimet tai juotetut päätteet tarpeen mukaan |
Nämä tekniset tiedot varmistavat, että IDC Flat -kaapelit voivat täyttää nopeiden signaalien vaatimukset säilyttäen samalla mekaanisen vakauden ahtaissa tiloissa.
IDC Flat Cables -kaapelit ovat monipuolisia ja niitä käytetään useilla eri aloilla:
IDC Flat Cables -kaapeleiden valintakriteerien ymmärtäminen edellyttää johtimien lukumäärän, jakovälin, eristystyypin ja ympäristövaatimusten huomioon ottamista. Oikea käyttö takaa signaalihäiriöiden vähenemisen, yksinkertaisemman huollon ja pidemmän käyttöiän.
IDC Flat Cable järjestää useita johtimia rinnakkain säilyttäen tasaisen etäisyyden, mikä minimoi ylikuulumisen ja impedanssin epäsopivuuden. Eristyssiirtoliitäntä eliminoi paljaat johtimien päät, mikä vähentää signaalihäviöitä ja varmistaa vakaan sähköisen viestinnän.
Kun asennat litteitä IDC-kaapeleita, varmista oikea kohdistus liittimen kanssa välttääksesi johtimien taipumista. Käytä massapäätyksessä erikoistyökalua. Vältä liiallista taivutusta tai venytystä, koska se voi vaarantaa eristyksen eheyden ja sähköisen suorituskyvyn.
Kyllä, IDC Flat -kaapeleita voidaan räätälöidä pituuden, johtimien lukumäärän, jakovälin ja eristystyypin suhteen. Räätälöidyt ratkaisut mahdollistavat optimaalisen reitityksen laitteiden sisällä säilyttäen samalla jännite- ja lämpötilavaatimusten noudattamisen.
Yleisiä vikatiloja ovat katkenneet johtimet, huono liitinkontakti ja eristyksen kuluminen. Käytä jatkuvuustestausta ja visuaalista tarkastusta ongelmien tunnistamiseen. Vaurioituneiden osien korvaaminen sertifioiduilla kaapeleilla palauttaa signaalin luotettavuuden ja järjestelmän suorituskyvyn.
Vaikka molemmissa on rinnakkaiset johtimet, IDC Flat Cables -kaapelit käyttävät eristysliittimiä nopeaan massan päättämiseen ilman johtojen kuorimista. Tämä lyhentää asennusaikaa, parantaa mekaanista vakautta ja parantaa signaalin suorituskykyä vanhempiin nauhakaapeleihin verrattuna.
IDC Flat Cables -kaapelit ovat edelleen kriittinen komponentti luotettavan elektronisen liitettävyyden varmistamisessa tietojenkäsittely-, televiestintä-, teollisuus- ja kuluttajasovelluksissa. Niiden tekniset edut, kuten rinnakkainen johtimien kohdistus, eristeen siirtymäpääte ja mukautettavat tekniset tiedot, vastaavat nykyaikaisiin elektroniikkahaasteisiin tehokkaasti.
JYEtarjoaa korkealaatuisia IDC Flat -kaapeleita, jotka on suunniteltu täyttämään alan standardit ja erityiset projektivaatimukset. Saat lisätietoja hankinnasta, mukauttamisesta tai teknisestä tuestaota meihin yhteyttäsuoraan. Tiimimme on valmis auttamaan optimaalisen IDC Flat Cable -ratkaisun valinnassa kaikkiin sovelluksiin.
